Как подобрать электронику для модели

Все компоненты связаны между собой: мотор задаёт ток, регулятор должен этот ток выдержать, а батарея — обеспечить. Подбор всегда начинают с класса модели и её массы, а не с желаемой скорости.

С чего начать подбор

Класс модели	Типовой мотор	Регулятор	Питание
Шоссе 1:10	Сенсорный, низкая намотка	от 120 А	2S–3S
Внедорожник 1:10	Бессенсорный, средний виток	60–100 А	2S–3S
Багги и трагги 1:8	Крупный статор, низкие обороты на вольт	от 150 А	4S–6S
Краулер 1:10	Коллекторный 550 или сенсорный с FOC	60 А	2S–3S

Сенсорный мотор или бессенсорный

Сенсорная система знает положение ротора и трогается плавно с нулевых оборотов — это критично для краулера и для старта в кольцевой гонке. Бессенсорная дешевле и проще, но на самых малых оборотах может подёргиваться. Для внедорожного катания разница почти незаметна, для точной работы газом — принципиальна.

На какие параметры смотреть в регуляторе

Допустимое число банок питания, длительный ток, встроенный стабилизатор для питания приёмника и рулевой машинки, внутреннее сопротивление. В каталоге встречаются значения сопротивления от 0,0003 до 0,005 Ом: чем оно ниже, тем меньше потерь и нагрева. Стабилизатор обычно даёт 6 или 7,4 В при токе 2–4 А, импульсный вариант мощнее линейного.

Готовая связка или отдельные компоненты

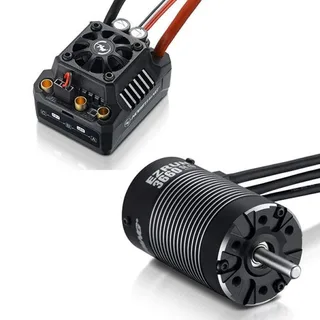

Комплект мотора и регулятора от одного производителя уже согласован по току, разъёмам и настройкам — это самый простой путь. Такие связки собраны в разделе систем электродвигатель плюс регулятор. Отдельные компоненты берут тогда, когда меняют один вышедший из строя узел.

Что ещё относится к электронике

Светотехника, блоки управления подсветкой, тахометры, измерители ёмкости батарей и тестеры банок — всё это есть в разделе светотехники и приборов контроля. Разница между типами моторов подробно разобрана в гайде «Коллекторный или бесколлекторный мотор».

Частые вопросы: электроника

Что такое KV у бесколлекторного мотора?

Это число оборотов на вольт без нагрузки: мотор 2000KV на 11,1 В теоретически даёт 22200 оборотов в минуту. Высокое значение означает больше оборотов и меньше момента, низкое — наоборот. Для тяжёлых моделей и крупных колёс выбирают моторы с низким KV.

Можно ли поставить регулятор мощнее, чем нужно?

Да, запас по току не вредит: регулятор просто работает с меньшей нагрузкой и холоднее. Следите за совместимостью по числу банок и за габаритами платы. Единственный минус — лишний вес и цена.

Зачем регулятору стабилизатор напряжения?

Он питает приёмник и рулевую машинку от основной батареи, избавляя от отдельного бортового источника. Мощная рулевая машинка требует тока в несколько ампер, и слабый линейный стабилизатор с этим не справляется. Импульсный вариант держит нагрузку лучше и меньше греется.

Почему регулятор уходит в защиту?

Самые частые причины — просадка напряжения под нагрузкой, перегрев и превышение тока из-за заклинившей трансмиссии. Проверьте свободу вращения колёс, состояние батареи и зазор в зубчатом зацеплении. Постоянные срабатывания означают, что связка подобрана неверно.
